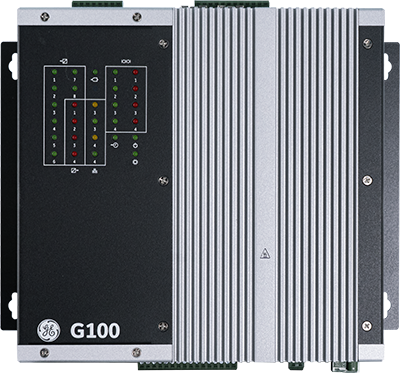

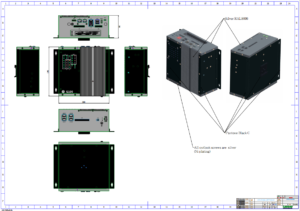

Multilin G100

Розширений шлюз, концентратор даних, конвертер протоколів, віддалений термінал

Збір і концентрація даних

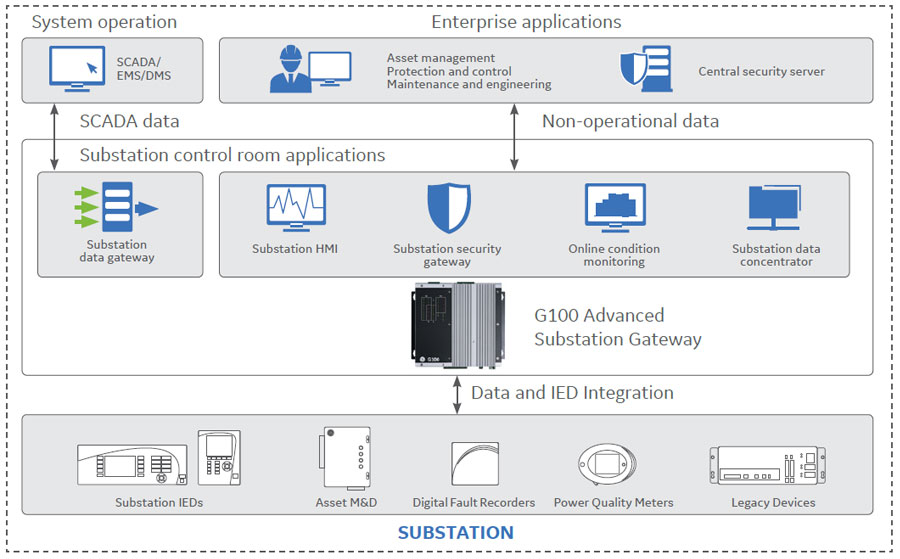

Удосконалений шлюз підстанції G100 може працювати як хост SCADA, збираючи, фільтруючи та сортуючи дані з широкого спектру інтелектуальних пристроїв (RTU, ПЛК, реле, лічильники), зберігаючи оригінальні часові позначки даних для точної послідовності звітів про події. Дані можуть бути представлені одночасно на кілька хостів SCADA з різними протоколами зв’язку.

G100 постачається з вбудованим набором протоколів зв’язку для полегшення зв’язку з різними пристроями та хостами SCADA, зокрема:

• DNP3 послідовний і IP (клієнт і сервер)
• IEC 61850 ред. 1 і сертифікована ред. 2 (клієнт)
• D.20 Посилання
• Послідовний порт Modbus™ і TCP/IP (клієнт і сервер)
• IEC60870-5-101/103/104 (клієнт)
• IEC60870-5-101/104 (сервер)
• Власний бінарний SEL (клієнт)
• Загальні протоколи ASCII (клієнт)

IEC 61850

Клієнтська програма IEC 61850 дозволяє G100 працювати як концентратор даних IEC 61850. G100 також містить такі цінні функції, як динамічні набори даних, буферизовані блоки керування та покращені елементи керування безпекою.

Клієнт IEC 61850 і інструмент конфігурації завантажувача IEC 61850 сертифіковані Ed.2 і одночасно сумісні з пристроями Ed.1 і Ed.2, як зазначено в Заявах про відповідність.

Підтримка модулів введення/виведення D.20

Модулі вводу/виводу D.20 від GE популярні завдяки своїй надійності, гнучкості та функціональності. З огляду на сотні тисяч модулів, що постачаються на місця, здатність G100 спілкуватися, отримувати інформацію та контролювати ці модулі є дуже важливою підтримуваною функцією.

Модулі введення/виведення D.20 — це інтелектуальні модулі, що містять вбудований мікропроцесор. Їхня конфігурація бездоганно інтегрована безпосередньо в конфігурацію G100 на вкладці «Підключення». Це дає змогу поширювати додаткову спеціальну обробку вводу/виводу через G100 до відповідного модуля вводу/виводу без необхідності будь-якої додаткової конфігурації.

G100 підтримує чотири типи периферійних пристроїв вводу/виводу:

• Аналоговий вхід D.20A
• Цифрові входи D.20S
• Цифровий вихід D.20K
• Комбінований вхід/вихід D.20C

Також доступні додаткові високовольтні периферійні пристрої та волоконно-оптичні розширювачі зв’язку.

Вбудований вхід/вихід загального призначення

Для додатків, які вимагають лише кількох точок вводу/виводу, G100 постачається з вбудованим універсальним вводом/виводом.

• Вісім (8) цифрових входів
• Чотири (4) цифрових виходи
• Чотири (4) аналогових входу постійного струму

Якщо цього недостатньо, модулі вводу/виводу D.20 можна легко налаштувати та підключити до G100, щоб розширити доступні фізичні можливості вводу/виводу.

Розширена автоматизація

G100 забезпечує обчислювальну платформу, необхідну для безпечної та ефективної автоматизації складних процедур і процесів підстанції. Розширені та налаштовані програми автоматизації створюються за допомогою інструментів, сумісних зі стандартом IEC 61131, а математичні функції виконуються на точках даних за допомогою вбудованих інструментів калькулятора. Функції автоматизації включають:

• HMI, One Line Viewer і Annunciator
• Математика, логіка, програмована логіка керування таймером
• IEC 61131-3 Логіка з використанням LogicLinx
• Блокування керування
• Заморожування акумулятора
• Вибір аналогового значення
• Управління сигналізацією
• Резервний ввід-вивід
• Програма для управління активами обладнання
• Менеджер стану системи
• Скидання та скорочення навантаження
• Придушення точки введення

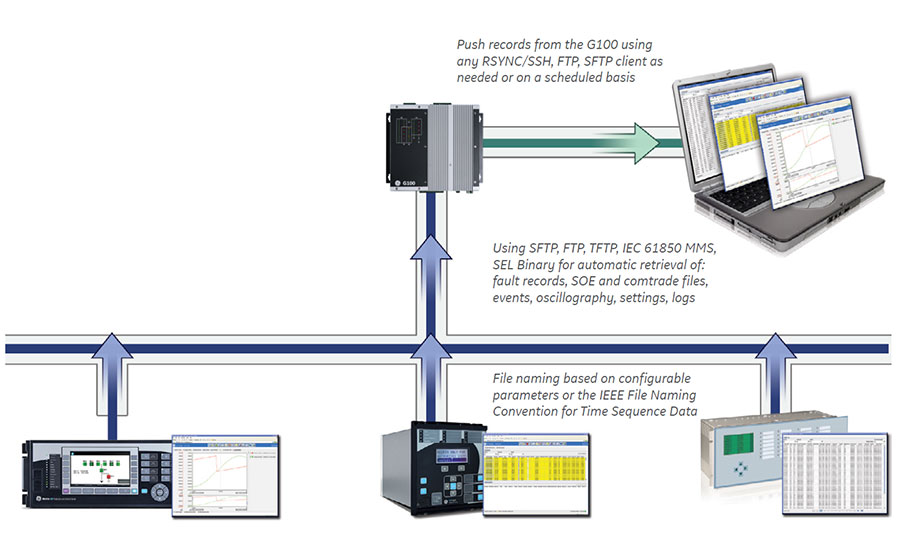

Автоматичний пошук файлів і записів (ARRM)

Automated Record Retrieval Manager (ARRM) G100 може автоматично отримувати файли подій, файли осцилографії, записи про несправності, файли COMTRADE, файли SOE, файли налаштувань, файли журналу та інші файли з таких пристроїв, як захисні реле Multilin UR, контролери D25 GE та інші. Серверні пристрої IEC 61850. ARRM підтримує використання SFTP, FTP, TFTP, SEL Binary або IEC 61850 MMS для отримання файлів із IED або пристрою через локальну мережу (LAN) або послідовне з’єднання. ARRM також підтримує архівування файлів EVE і CEV з IED SEL через послідовні або TCP-з’єднання. Використовуючи стандарти іменування файлів IEEE, ці файли подій перейменовуються та можуть зберігатися локально або безпечно надсилатися на корпоративні сервери за допомогою RSYNC, FTP або SFTP.

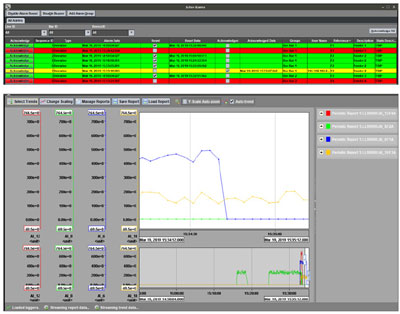

Запис несправностей/реєстрація даних

Запис подій G100
Використовуючи наскрізні з’єднання, користувачі можуть отримувати цінні дані, такі як цифрові записи про несправності (DFR), файли подій і осцилографії. Користувач також може отримати доступ до файлів історичних журналів і завантажити архівні дані для трендів і аналізу.

Функції запису несправностей включають:

• Реєстратор даних і аналогові звіти
  Переглядач трендів
  Експортер бази даних
  Менеджер автоматичного пошуку записів і засіб перегляду часу виконання

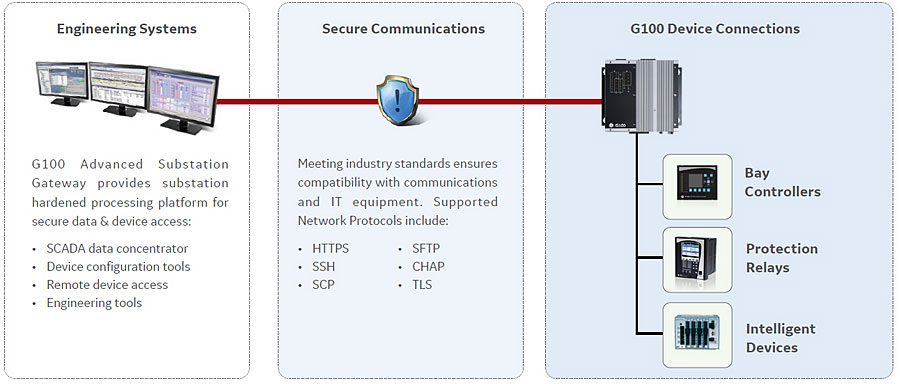

Захищений віддалений доступ

G100 забезпечує надійне середовище безпеки, забезпечуючи повну інтеграцію з існуючими політиками ІТ-відділу. Контроль доступу на основі ролей, захищений веб-інтерфейс, захищена передача файлів і розширене журналювання активності користувачів забезпечують повний набір інструментів безпеки, необхідний для досягнення відповідності NERC-CIP.

Функції безпечного віддаленого доступу включають:

• Доступ до оперативних і неоперативних даних
• Наскрізний/термінальний сервер
• Віртуальні послідовні порти
• Контроль доступу на основі ролей
• Вбудований брандмауер

Програмне забезпечення для налаштування

DS Agile Studio (DSAS) — це провідний у галузі набір програмних інструментів, який спрощує всі аспекти використання продуктів Substation Automation. DS Agile Studio інтегрує оптимізовану продуктивність, одночасно підтримуючи повний портфель RTU та шлюзів GE.
