Multilin G500

Multilin G500
Удосконалений шлюз підстанції

G500 від GE є частиною вдосконаленої багатофункціональної контролерної платформи (MCP). Ця платформа пропонує високоємний, безпечний, надійний на підстанції набір модульних і розширюваних апаратних і програмних компонентів, призначених для спрощення розгортання, експлуатації та обслуговування систем автоматизації.

MCP дає змогу одному пристрою розміщувати декілька функцій і додатків, таких як концентратор диспетчерського керування та збору даних (SCADA), віддалений термінал (RTU), людино-машинний інтерфейс, розширені функції кібербезпеки, зберігання неопераційних даних тощо. . Консолідація функцій знижує вартість розгортання та експлуатації, одночасно підвищуючи надійність системи за рахунок зменшення кількості пристроїв у системі.

Загальні дані

G500 призначений для забезпечення надійного та точного збору даних (вимірювання, статус, події та несправності) з інтелектуальних пристроїв підстанції з послідовним портом або локальною мережею для керуючих програм, таких як SCADA, EMS, DMS або інших корпоративних програм. Завдяки сучасним і надійним функціям кібербезпеки G500 розроблено для плавної інтеграції в середовища NERC CIP і кібербезпеки, одночасно консолідуючи такі функції, як зв’язок через Ethernet, синхронізацію часу, HMI і програми SCADA.

Ключові переваги

Стандартні архітектури підстанцій з економічно ефективною платформою, сумісною з IEC 61850-3, здатною обслуговувати малі та великі системи з до 200 000 точок даних
Спростіть проектування та операції за допомогою консолідації функцій
Зменште вартість обладнання за рахунок усунення виділених комп’ютерів HMI, зовнішніх комутаторів Ethernet і використання вбудованого конфігурованого PRP (до 3xPRP)
Оптимізуйте керування кібербезпекою за допомогою захищеної операційної системи на базі Linux і технологій контейнерів, які дозволяють оновлювати модульні оновлення замість оновлень одного образу
Покращуйте захист кібербезпеки за допомогою найсучасніших технологій Trusted Platform Module (TPM) для шифрування даних
Покращення продуктивності синхронізації часу за допомогою протоколу точного часу (PTP/IEEE1588)
Розширте послідовне підключення до 20 фізичних портів за допомогою трьох модулів розширення PCIe і до 120 віртуальних портів

Програми

Централізована автоматика передачі та первинного розподілу
Управління ефективністю активів
Автоматизація розподілу та мікромережа
Захищені системи автоматизації підстанцій

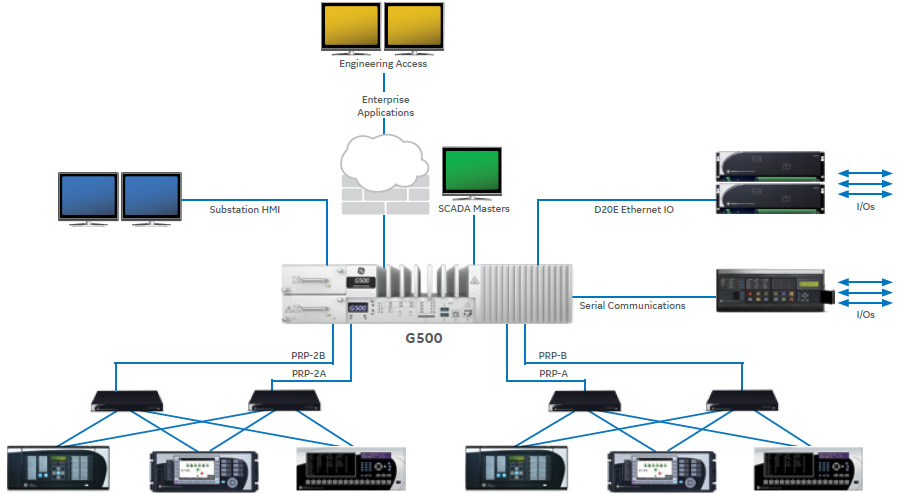

G500 збирає дані з пристроїв захисту, контролю, моніторингу, RTU та інтелектуальних пристроїв підстанції, попередньо обробляє дані та передає їх до систем EMS та DMS SCADA, що забезпечують централізоване керування підстанцією.

Функції шлюзу включають:

Збір даних, концентрація та візуалізація
Шлюз IEC 61850
Резервування пристрою
Вбудована підтримка медіа
Можливості пошуку файлів
Вбудований HMI
IEC 62351-14 Збір, зберігання та ретрансляція системного журналу

Розширена автоматизація

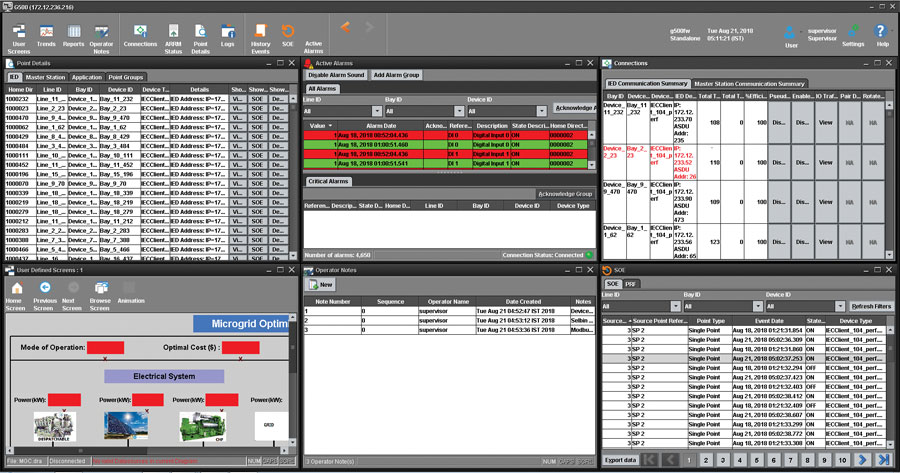

G500 забезпечує обчислювальну платформу, необхідну для автоматизації процедур підстанції, щоб складні процеси здійснювалися безпечно та ефективно шляхом створення розширених спеціальних програм автоматизації за допомогою інструментів, сумісних із IEC 61131, і виконання основних математичних функцій на точках даних за допомогою вбудованого інструменту калькулятора.

Функції автоматизації включають:

HMI, One Line Viewer і Annunciator
Математична логіка управління
Програмована логіка за допомогою LogicLinx
Заморожування акумулятора
Вибір аналогового значення
Блокування керування
Асоціація подвійної точки
Придушення точки введення
Резервний ввід-вивід
Управління сигналізацією

Запис несправностей/реєстрація даних

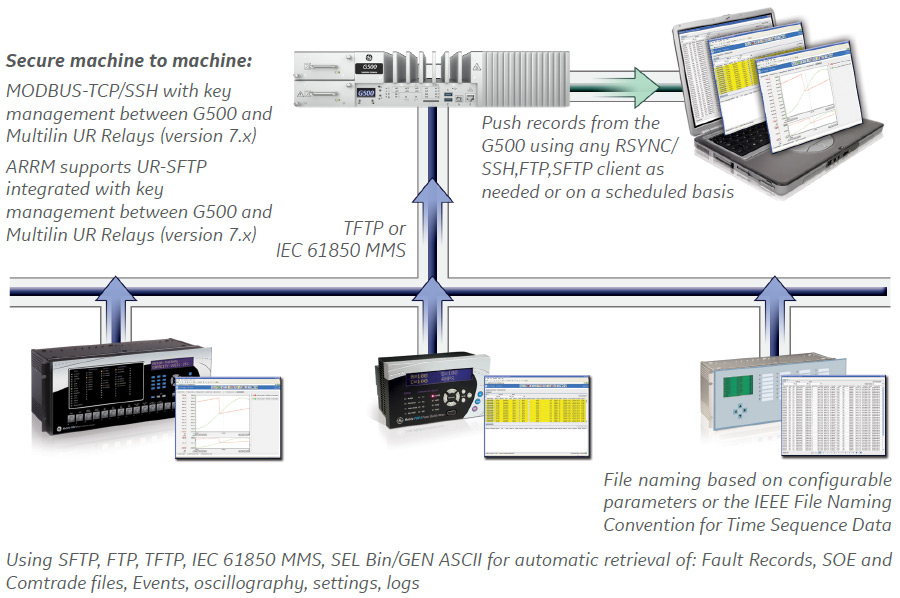

G500 може автоматично отримувати файли подій і осцилографії з таких пристроїв, як захисні реле Multilin UR, контролери D25 GE і серверні пристрої IEC 61850. Використовуючи стандарти іменування файлів IEEE, ці файли подій перейменовуються та можуть зберігатися локально або безпечно надсилатися на корпоративні сервери за допомогою RSYNC, FTP або SFTP.

Використовуючи наскрізні з’єднання, користувачі можуть отримувати цінні неробочі дані, такі як записи цифрового запису несправностей (DFR), файли подій і осцилографії. Користувач також може отримати доступ до файлів історичних журналів і завантажити архівні дані для трендів і аналізу.

Функції запису несправностей включають:

Реєстратор даних (Data Logger): Реєстратор аналогових даних надає різноманітні засоби для моніторингу та запису змін значення точки аналогового введення у файли даних, які користувач може отримати.
Засіб перегляду трендів (Trend Viewer): усі дані, записані аналоговим/цифровим реєстратором даних, можна переглянути за допомогою цифрового реєстратора подій за допомогою вбудованого веб-переглядача трендів. Користувачі можуть вибрати діапазон даних для використання за часом і датою, по черзі можна відобразити потокове подання в реальному часі.
Експорт даних (Database Exporter): інструмент Database Exporter дозволяє користувачам зберігати точки аналогового реєстратора даних і цифрового реєстратора подій з G500 на ваш локальний ПК, використовуючи веб-інтерфейс, у форматі значень, розділених комами (CSV).
Автоматичне отримання записів (Automatic Record Retrieval): Менеджер автоматичного отримання записів (ARRM) отримує та зберігає файли записів із пристроїв, підключених до G500.

Отримання файлів

Parallel Redundancy Protocol

IEC 62439-3 (Edition 2), Parallel Redundancy Protocol

Резервування локальної мережі підстанції традиційно досягається шляхом зміни конфігурації топології активної мережі у разі збою. Незалежно від типу архітектури локальної мережі (деревоподібна, сітка тощо), зміна конфігурації активної локальної мережі потребує часу для перемикання, протягом якого локальна мережа буде недоступною.

Parallel Redundancy Protocol — це стандарт мережі передачі даних IEC 62439-3, який часто використовується для подолання одного збою мережі без впливу на передачу даних. PRP не залежить від протоколів зв’язку та забезпечує доступність без втрати пакетів («нульовий час відновлення») завдяки використанню підключених вузлів, які передають і приймають по двох незалежних активних мережевих шляхах. Відповідно до PRP, кожен мережевий вузол має два порти Ethernet, приєднані до двох різних локальних мереж за допомогою стандартних мостів і аналогічної топології.

G500 може одночасно спілкуватися з пристроями, підключеними до загальної мережі, передаючи змішаний трафік: одну локальну мережу, застарілу резервну або подвійну локальну мережу та PRP. Це допомагає впроваджувати PRP у нереалізованих установках, використовуючи переваги можливих запасних портів на існуючій інфраструктурі локальної мережі керованих комутаторів.

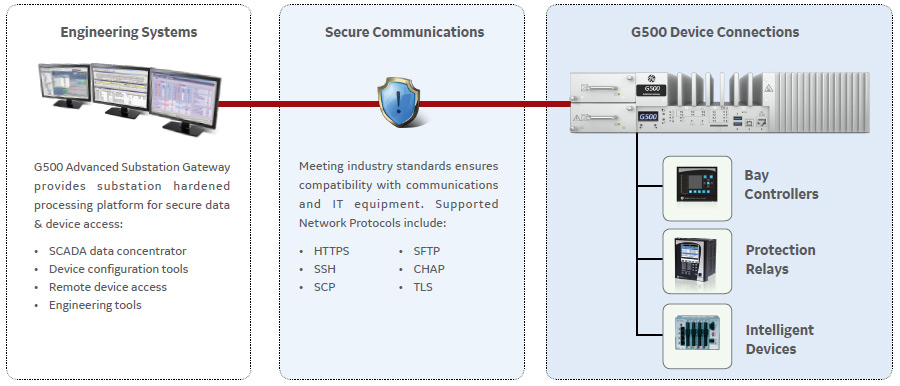

Захищений віддалений доступ

G500 забезпечує надійне середовище безпеки, забезпечуючи повну інтеграцію з існуючими політиками ІТ-відділу. Контроль доступу на основі ролей, захищений веб-інтерфейс, захищена передача файлів і розширене журналювання активності користувачів забезпечують повний набір інструментів безпеки, необхідний для досягнення відповідності NERC-CIP.

Функції безпечного віддаленого доступу включають:

Доступ до оперативних і неоперативних даних
Наскрізний/термінальний сервер
Контроль доступу на основі ролей
Віртуальні послідовні порти

Online-based Configuration

G500 можна налаштувати віддалено за допомогою простих попередньо визначених користувачем спадних списків карт точок пристрою.

Offline-based Configuration

Крім того, G500 можна налаштувати за допомогою групового редактора на основі Excel. Ця можливість конфігурації в автономному режимі покращує гнучкість і підвищує продуктивність для користувачів, які налаштовують велику кількість точок бази даних.

IEC 61850 Substation Device Loader

Ключовою перевагою використання комунікацій на основі IEC 61850 є зниження витрат на розгортання сучасних систем автоматизації підстанцій. Додаток-завантажувач G500 IEC 61850 проводить користувачів через структурований 4-етапний робочий процес для налаштування клієнтської програми IEC 61850, скорочуючи час налаштування системи.

Device Configuration

Налаштування G500 для зв’язку з пристроями підстанції є простим і зрозумілим. Завдяки попередньо налаштованим файлам карт додавання пристроїв до системи займає лише кілька клацань миші. Карти точок можна налаштувати відповідно до ваших конкретних потреб, а потім застосувати до всіх пристроїв, які потребують змін.
